電伴熱帶（自限溫系列）
中溫系列：相對國外型號QTVR系列
一、產品型號：
Z：溫度等級：中溫（Z）系列
WL：溫控伴熱電纜
標稱功率：35W/m、45W/m、50W/m、60W/m
結構型式：基本型（J）、基本防腐型（J2）屏蔽防爆型（P）、屏蔽防腐性
（P2）、防爆防護型（PF）、防爆 防腐型（PF2）
電壓等級：110V、220V、380V、600V
ZR：芯帶阻燃

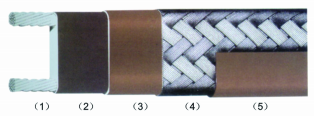

二、電纜結構示意圖：
1、銅芯導線：7×0.50、7×0.32、19×0.41
2、導電塑料層：普通PTC、阻燃PTC、含氟PTC
3、絕緣層：改良性聚烯烴、阻燃聚烯烴、氟塑料
4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80%
5、護套層：改良性聚烯烴、阻燃聚烯烴、氟塑料
三、技術指標：
1、標準顏色：棕色
2、溫度范圍：最高工作溫度105±5℃；
最高曝露溫度135℃；
最高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴105℃、
氟塑料200℃
3、施工溫度：最低-40℃
4、熱穩定性：由10℃至149℃間來回循環300次后，電纜發熱量維持在90%以上。
5、彎曲半徑：-20℃時為30.4mm
-30℃時為40.6mm
Bending radius: 30.4mm for -20℃; 40.6mm for -30℃.
6、絕緣電阻：電纜長度100m,恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有
屏蔽或防爆護型，室溫20℃時用2500VDC在屏蔽層與導線線芯之間
搖試1分鐘，絕緣電阻最小值為1200MΩ。
