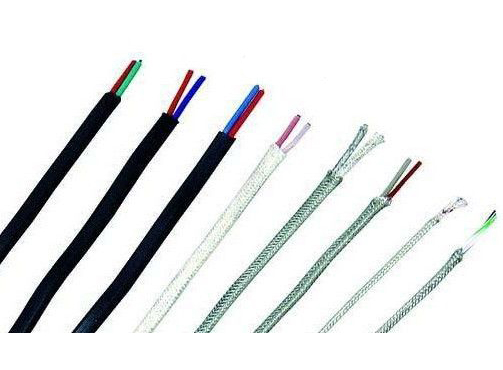

- 商品名稱：熱電偶用補償導線及補償電纜
- 添加時間：2023-01-14 16:27:35
- 電 話：0550-7322938
郵 箱：ahfmdl@163.com
一：產品特點及用途
一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三：使用特性
1． 導體最高工作溫度：耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜最小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜最小為電纜外徑的12倍
氟塑料絕緣和護套最小為電纜外徑的10倍
四：基本型號及名稱
1：熱電偶用補償導線
KX-GA-VV | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
KX-GA-VVR | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
KX-GA-VVP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-GA-VVRP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-HA-FF | 氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
KX-HA-FFR | 氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-HA-FG | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
KX-HA-FGR | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-HA-FV | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
KX-HA-FVR | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
KX-HA-FVP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-HA-FVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-GA-YJV | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
KX-GA-YJVR | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-GA-YJVRP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-GA-YDYD | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
KX-GA- YDYDR | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
KX-GA- YDYDP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-GA- YDYDRP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可， 阻燃型補償導線型號前加ZR，ZR192為進口PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 | |
2：本安型熱電偶用補償導線
IA-KX-GA-YVP | 聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
IA-KX-GA-YVRP | 聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
IA-KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
IA-KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
IA-KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
IA-KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號第一項即可， 阻燃型在型號前加ZR，ZR192為進口PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 | |
3：補償電纜
KX-GA-VVP | 聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-GA-VVRP | 聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-GA-VPVP | 聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-GA-VPVRP | 聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-GA-YJVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-GA-YJPVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-GAYJPVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-HA-FFP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-HA-FFRP | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-HA-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-HA-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-HA-FVP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-HA-FVRP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-HA-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-HA-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-HA-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-HA-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
KX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
KX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃ | |
4：本安型補償電纜
IA-KX-GA-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
IA-KX-GA-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
IA-KX-HA-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
IA-KX-HA-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
IA-KX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
IA-KX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃ | |
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | /IA | 無(本安型) |
絕緣材料 | Y | 聚乙烯 |
YJ | 交聯聚乙烯 | |
YD | 低煙無鹵阻燃聚烯烴 | |
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |
護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
V | 聚氯乙烯 | |
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑復合帶繞包屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
